Lightpainting Square – Bauanleitung
Wenn du dich bereits eine Weile mit Lightpainting beschäftigst und schon das eine oder andere Tool selbst gebaut hast, kennst du das wahrscheinlich: Es bleibt immer etwas übrig. Die Elektronik-Reste sammeln sich langsam an. Aus irgendeinem Grund hast du plötzliche eine beachtliche Sammlung von LED-Controllern. LED-Streifen scheinen sich auf wunderliche Art vermehrt zu haben. Kabelreste tauchen irgendwo wieder auf. Und der ganze Kram fliegt in einer Kiste oder Schublade herum – und feiert eine Party.
Ich habe mir meinen Elektrokrimskram nochmal etwas genauer angesehen und aus einigen Resten ein neues Lightpainting Tool entwickelt. Vielleicht inspiriert dich dieser Artikel ebenfalls dazu, aus dem Best of Rest etwas ganz Neues zu bauen.
Was ist ein Square?
Ich nenne das neue Tool: Lightpainting Square. Ich weiß nicht genau, ob es bereits etwas Ähnliches in der LP-Community gibt. Ich hab bisher nichts Vergleichbares gefunden. Wer da mehr weiß, kann mir hier gern einen kurzen Hinweis in den Kommentaren hinterlassen.
Das fertige Square Tool sieht am Ende so aus:

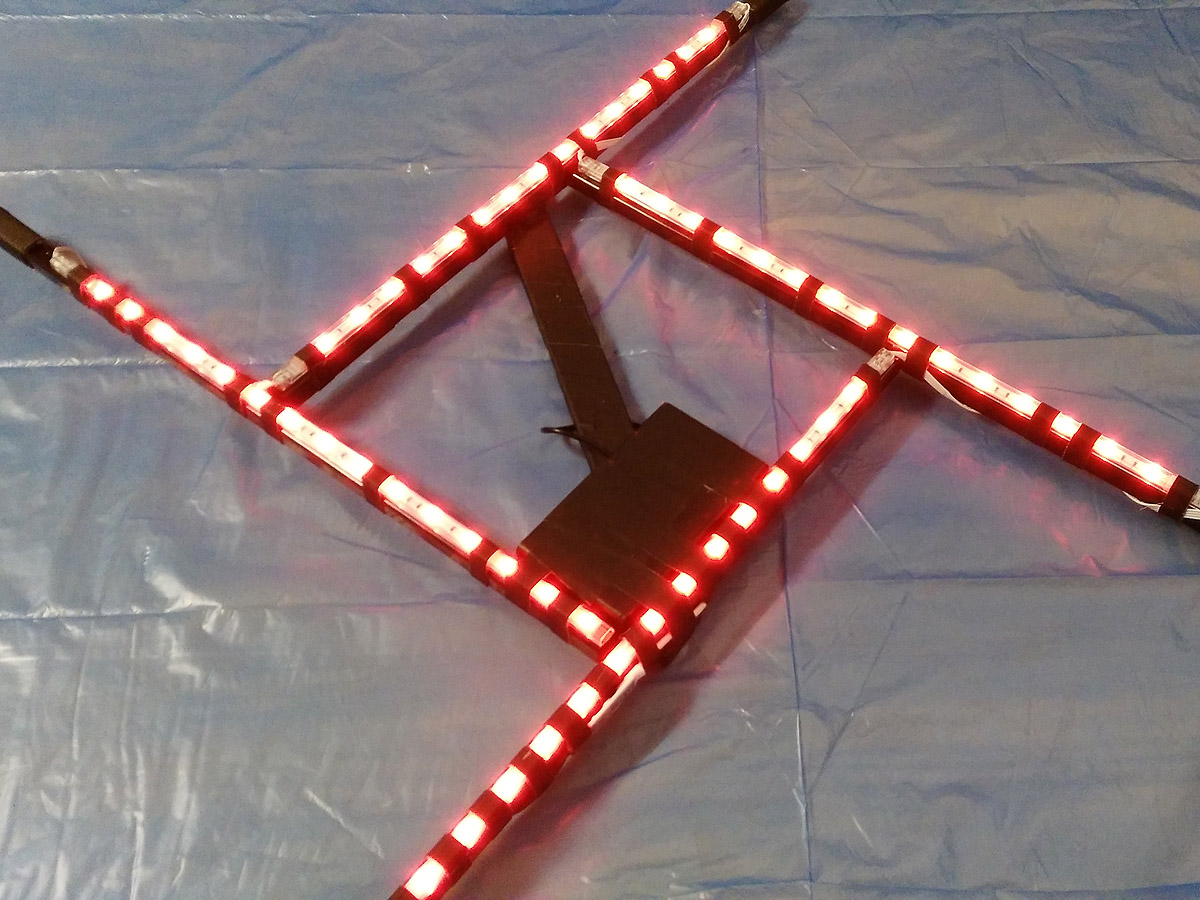

Das fertig gestellte Lightpainting Square
Bauteile
LED-Leiste
Ausgangspunkt meiner Idee war eine 4teilige LED-Leiste. Sie gehörte zur Innenbeleuchtung eines Schrankes, der in den Sperrmüll gewandert ist. Die LED-Leiste ist von der Firma/Marke Tween Light und war vor zwei Jahren in den Bauhaus Baumärkten erhältlich:
LED-Leisten, Steckverbindungen, LED-Controller und Fernbedienung von Tween Light
Es gibt ähnliche LED-Leisten auch als Hintergrundbeleuchtung für TVs zu kaufen. LED-Controller, Fernbedienung und Verbindungsstecker sind bei den meisten Angeboten bereits dabei. Alternativ kannst du einfach vier kurze LED-Streifen verwenden. Dann wird es hinterher nur etwas aufwändiger beim Löten.
LED-Controller
Den vorhandenen LED-Controller habe ich durch ein anderes Modell ersetzt. Eine Fernbedienung erscheint mir nicht notwendig bei einem Tool, das ohnehin immer in der Hand gehalten wird. Außerdem wollte ich noch etwas Platz sparen. Ich habe mich daher für diesen Mini LED-Controller entschieden:
Mini LED-Controller
Der Winzling hat zwar nur drei Knöpfe zur Bedienung, bietet aber dennoch eine ganze Reihe von Farbwechsel-Programmen und Geschwindigkeiten. Bei der Auswahl des Controller bitte darauf achten, dass die Eingangsspannung mit dem verwendeten Batteriehalter zusammenpasst (z.B. 12V DC).
Bauteile für die Elektronik
Schnell noch mal alle Bauteile, die für die Elektronik benötigt werden, als Überblick:
- LED-Leiste: Die LED-Leiste besteht aus 4 Stück á 40 cm
- LED-Controller: Mini-Controller mit 12 Volt DC-Eingangspannung
- RGB-Kabel: Ein 4poliges RGB-Verlängerungskabel
- Stecker: Ein 4poliger RGB Pin-Stecker
- Batteriehalter: Batteriefach für 8 Mignon-Batterien mit DC-Stecker
- Batterien: 8 x Mignon-Batterien (Typ AA)
Bauteile für den Rahmen
Der Rahmen, auf den die Elektronik montiert wird, habe ich aus verschiedenen Einzelteilen improvisiert. Als Grundlage dienten mir vier Schienen, die zur Halterung von Wandregalen verwendet werden. Dazu habe ich mir die passenden Winkel, Schrauben und Unterlegscheiben besorgt.
Bei den Schrauben bitte darauf achten, dass sie lang genug sind (Höhe der Wandschienen plus Winkel) und vom Umfang durch die Löcher der Schienen passen.
Eine mehr als brauchbare Alternative wäre es, statt der Metallschienen einfach Holzlatten zu verwenden. Ich denke, das würde ähnlich stabil werden und gleichzeitig wäre das Square Tool nicht ganz so schwer.
Werkzeuge und Hilfsmittel
Wir brauchen einen Schraubenzieher, um den Rahmen zusammenzubauen. Schere/Messer sind auch immer ganz hilfreich.
Wahrscheinlich wird es sich nicht ganz vermeiden lassen, ein wenig zu löten. Hierfür benötigen wir:
Bauanleitung
Alle Bauteile zusammen? Dann geht’s los!
Schritt 1: Rahmen zusammen bauen
Als erstes bauen wir den Rahmen, auf den wir später die Leuchtmittel montieren. Ich habe hierzu die vorgefertigten Löcher der Winkel genutzt und diese jeweils auf der Rückseite der Schienen verschraubt. Die scharfkantigen Ecken der Schienen habe ich mit schwarzem Isloierband abgeklebt.
Rahmen aus den Wandschienen und den Winkeln zusammen bauen
Ursprünglich wollte ich eine quadratische Form haben, aus irgendeinem Grund war das aber unpraktikabel. Ich habe die Form dann etwas abgewandelt. Dabei ist diese Zwitterform aus Quadrat und Kreuz herausgekommen. Ein leicht verunglücktes Doppelkreuz, aber trotzdem sehr symmetrisch.
Seid kreaktiv und probiert auch andere Formen aus!
Schritt 2: LED-Leisten anbringen
Wenn der Rahmen montiert ist, kann die LED-Leiste angebracht werden (oder die LED-Stripes, je nachdem, wofür du dich entschiedenen hast). Die LED-Leisten werden mit schwarzen Klebeband am Rahmen befestigt. Du kannst natürlich auch Heißkleber verwenden, wenn dir das liebe ist:
Ich empfehle zuerst die LED-Leisten mit den Steckern und Verbindungsstücken in Reihe zu schalten und erst dann auf dem Rahmen zu befestigen. Das hat den Vorteil, dass du direkt auch den Kabelsalat bändigen kannst. Ich habe die Stecker und Verbindungsstücke teilweise im Inneren der Regalschienen versteckt. Da stören sie mich später am wenigsten.
Schritt 3: LED-Leiste mit RGB-Kabel verbinden
Ich hatte leider nicht mehr genügend von diesen speziellen Steckverbindungen, um die LED-Leiste mit dem Controller zu verbinden. Wenn du genügend Stecker hast und den originalen LED-Controller verwendest, kannst du diesen und den nächsten Schritt einfach überspringen.
Ich für meinen Teil hatte etwas fricklige Arbeit vor mir. Zuerst musste ich mein 4poliges RGB-Kabel an die LED-Leiste löten. Bei der Zuordnung der Kabel bitte unbedingt auf die Markierung/Auszeichnung innerhalb der LED-Leiste achten (B, R, G, +), meist am Anfang der Leiste oder neben den Leuchdioden. Denn die Reihenfolge kann von Hersteller zu Hersteller variieren.
Die Pole lagen hier bei meiner LED-Leiste sehr dicht beeinander, daher war das etwas knifflig:
RGB-Kabel an LED-Leiste anlöten
Schritt 4: RGB-Kabel mit Pin-Stecker verbinden
Das andere Ende des RGB-Kabels ist dann die Verbindung zum LED-Controller. Es muss daher mit dem 4poligen Pin-Stecker verbunden werden. Die einzelnen Arbeitsschritte sehen so aus:
Nach dem Löten ziehe ich einen Schrumpfschlauch über die Lötstelle. Er wird erwärmt und zieht sich zusammen. Damit sind die Kontakte gesichert.
Es gibt natürlich auch LED-Schnellverbinder. Habe ich noch nie ausprobiert. Aber ist möglicherweise eine Alternative für alle, die lieber nicht löten möchten.
Schritt 5: Testen
Zeit für einen ersten Test. Wir legen die Batterien in die Batteriehalterung und schließen den LED-Controller an. Den fertigen 4poligen Stecker verbinden wir an dem passenden Anschluss des Controllers. Dann einschalten und…
Test-Schaltung mit Batteriefach und LED-Controller
Nichts leuchtet? Keine Panik. Hier eine Checkliste für ein erstes Troubleshooting:
- Batterien: Sind Batterien eingelegt? Sind die Batterien noch frisch?
- Batteriefach: Die Batteriehalter haben manchmal einen Schalter. Ist der eingeschaltet?
- LED-Controller: Ist der Batteriehalter angeschlossen? Ist die LED-Leiste angeschlossen?
- Fernbedienung: Fall du eine Fernbedienung verwendest, ist die Batterie noch OK? Wenn du unsicher bist, teste LED-Controller und Fernbedienung nochmal mit einem anderen LED-Strip.
- Lötstellen: Wenn du nicht die Stecker des Herstellers verwendest, sondern wie ich die Verbindungen selbst gelötet hast, dann überprüf alle Lötstellen nochmal? Ist alles fest? Hat sich ein Kabel gelockert? Berühren sich Lötstellen an einer Stelle? Sind die Kontakte des RGB-Kabels den richtigen Anschlüssen der LED-Leiste zugeordnet?
Schritt 6: Endmontage
Wenn die Schaltung funktioniert, kann die Endmontage beginnen. Im Grunde geht es hier nur noch darum, wo der Batteriehalter am besten befestigt und wo der LED-Controller untergebracht werden soll. Da die Batterien relativ schwer sind, empfehle ich sie möglichst weit mittig unterzubringen. Das macht später die Performance mit dem Square Tool vor der Kamera etwas einfacher.
Der LED-Controller wird dann am einfachsten irgendwo zwischen dem Batteriefach und dem Anschluss an die LED-Leiste untergebracht. Jetzt macht sich der Mini-Controller bezahlt, den ich oben bei den Bauteilen bereits vorgestellt habe. Er ist hier auf dem Foto kaum zu sehen (wer genauer hinschaut, findet ihn an der unteren Regalschiene, außen). Trotzdem ist er super schnell zu erreichen, weil er direkt an der Außenseite montiert ist.
So sieht das fertige Square Tool aus:
Endmontage des Lightpainting Square
Schritt 1 ¼: Achso, ein Griff fehlt noch
Beim letzten Foto siehst du noch eine weitere Neuerung. Es gibt eine schwarze Halterung in der Mitte des Squares. Ich bin erst relativ spät auf die Idee gekommen, so einen Griff an den Metallrahmen zu montieren. Aber ich kann diese Erweiterung sehr empfehlen. Sie hat sich bei den ersten Einsätzen wirklich bewährt. Das Square lässt sich dadurch viel leichter halten, drehen und ich verdecke nicht versehentlich die LED-Leiste mit meiner Hand.
Ich habe mir dafür eine Holzleiste zurecht geschnitten. Die Leiste sollte ungefähr so dick sein, dass sie bequem mit der Hand umfasst werden kann. Die Ecken der Leiste werden nicht im 90°-Winkel abgeschnitten, sonst überlappt die Leiste nachher den Metallrahmen. Legt sie lieber vorher so den Rahmen an, wie sie später verlaufen soll und zeichnet dann die Schnittkanten ein.
Nach dem Sägen müssen die beiden Bohrlöcher eingezeichnet werden. Hier kommt es darauf an, sehr genau zu messen, wie weit die beiden Löcher am Metallrahmen oder den Winkeln voneinander entfernt liegen, an denen später die Leiste befestigt werden soll. Übertrag diesen Abstand sehr genau auf die Holzleiste und bohr dann mit einem Holzbohrer die beiden Löcher vor.
Dann kann die Leiste mit zwei langen Schrauben, passenden Unterlegscheiben und Muttern am Rahmen befestigt werden. Am Ende habe ich die Leiste noch mit schwarzem Gewebeband umwickelt. Sie reflektiert dann weniger und liegt besser in der Hand.
Der Square im Einsatz
Endlich, das Square ist fertig! Schnell noch frische Batterien einlegen und ab in die Nacht…
Geometrische Strukturen
Das Square kann ganz vielfältig eingesetzt werden, z.B. als geometrische Struktur am Boden.
Squares and Lines
Flächen
Eine andere Variante ist es, das Square flach auf den Boden zu legen und dadurch so eine Art leuchtendes Schachbrettmuster zu erzeugen. Hierzu muss die Kamera immer wieder zwischendurch abgedeckt werden, um das Square an einen neuen Platz zu legen. Fuck, wer hätte gedacht, dass die Action vor der Kamera so anstrengend sein kann.
Squares by the River
Bewegung
Aber am besten sieht das Square vermutlich dann aus, wenn es in der Luft bewegt wird, während die Langzeitbelichtung läuft.
Lightpainting Square
Diese Figuren machen sich dann auch hervorragend als Hintergrund, zum Beispiel um Silhouetten von Personen hervorzuheben:
The Medium
